蘇州城西、獅子山下
gmp事務所與中衡設計合作設計的
全新文化地標建筑
蘇州博物館西館（以下簡稱“西館”）
于9月29日上午盛大開館
△ 全國工程勘察設計大師、中衡設計集團馮正功董事長與gmp合伙人吳蔚先生在開館儀式上合影
作為蘇州博物館的重要組成部分，蘇州博物館本館與西館，一傳統，一當代；一江南，一國際；一重觀展，一重體驗。兩館錯位發展，彰顯著蘇州博物館“代表江南文化、創(chuàng )新發展和引領行業發展的一流的世界級博物館”的發展理念。

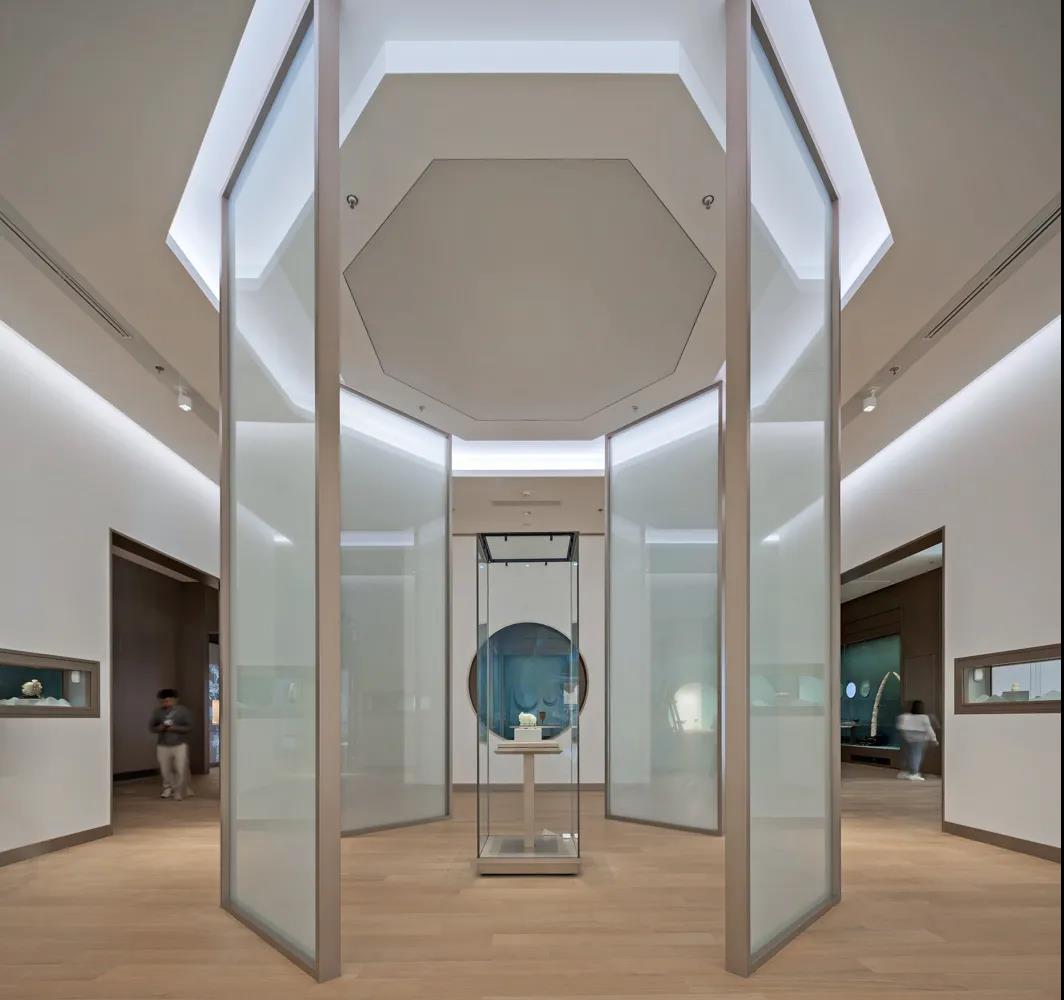

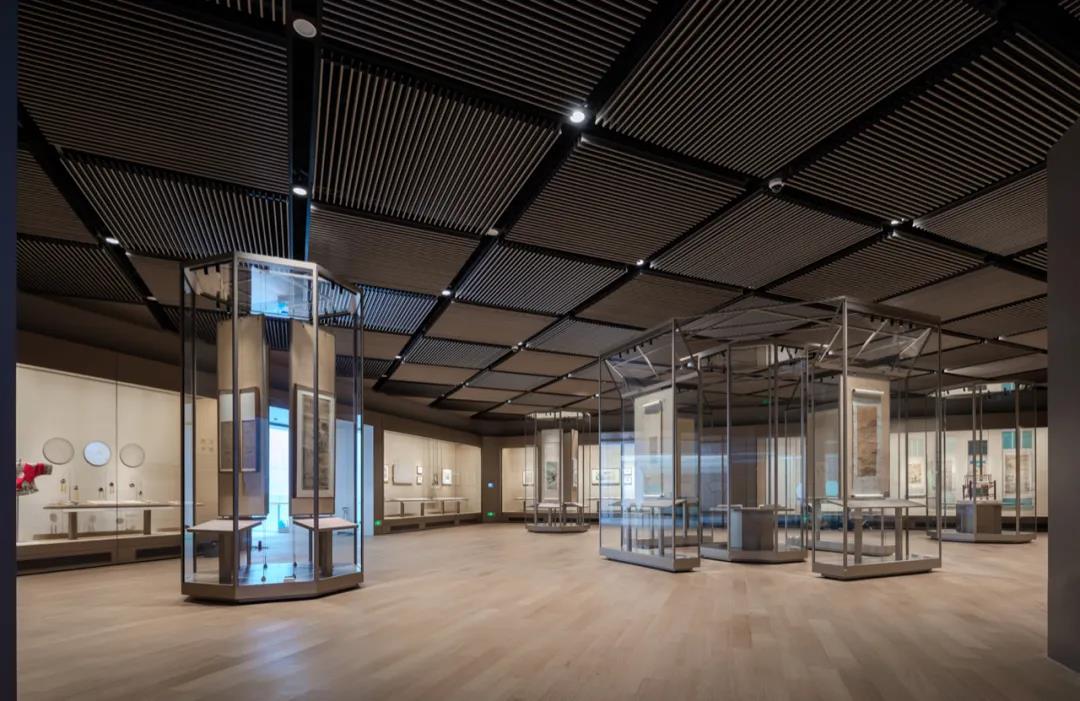

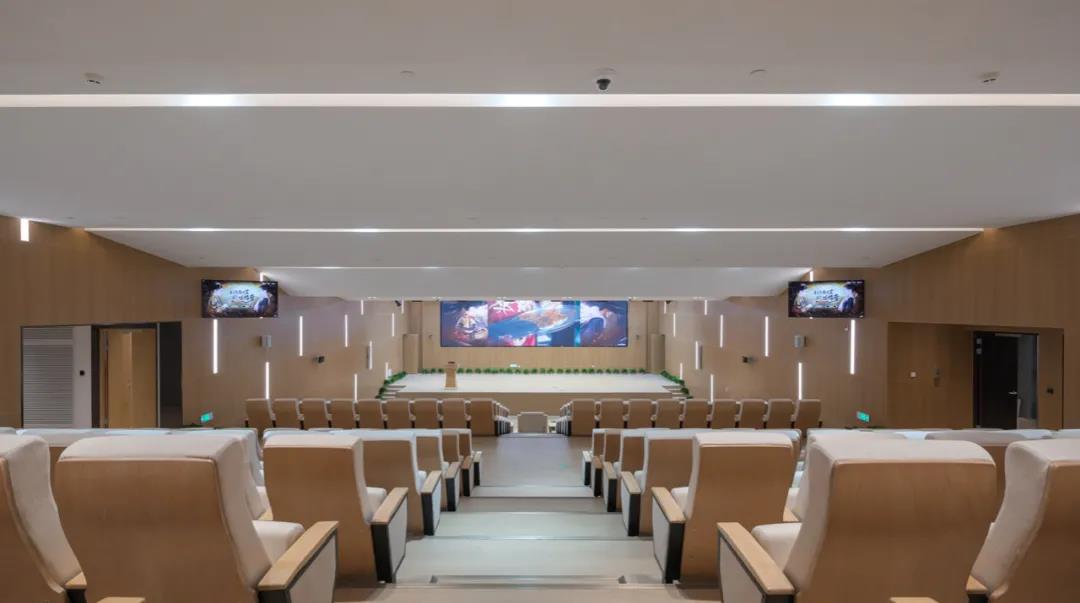

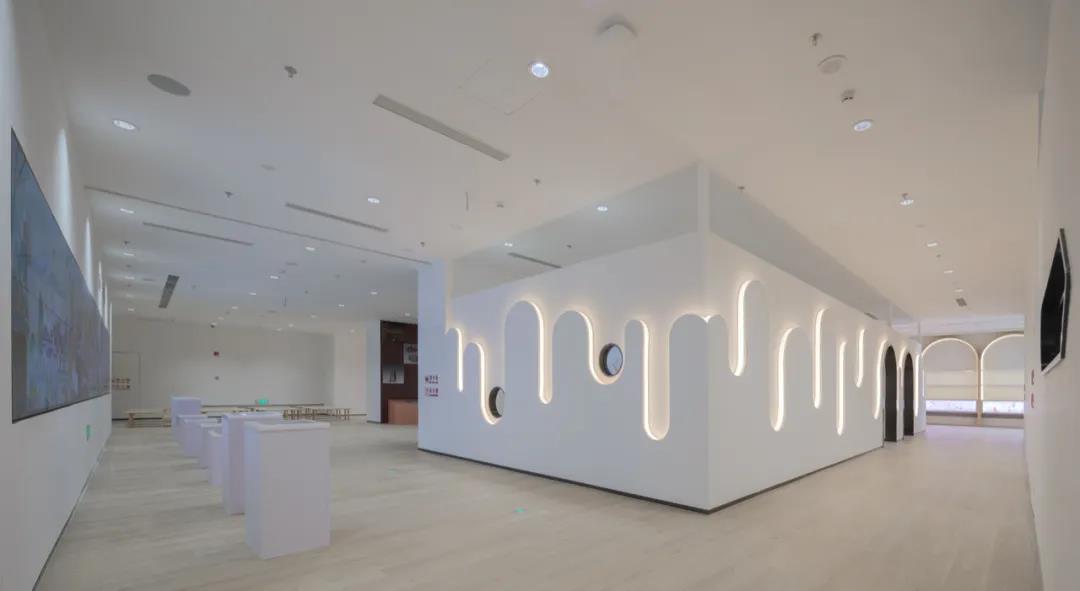

西館展陳區分為常設展廳和臨展廳。其中，常設展廳包括蘇州歷史陳列、蘇作工藝館、國際合作館、書畫廳、蘇色生活館和探索體驗館六個部分，臨展廳分為特展Ⅰ廳、臨展Ⅱ廳。同時開辟文物修復展示空間、教學研究型展廳和文物觀摩室等，配置多功能報告廳、主題咖啡廳、文創(chuàng )體驗空間等面向各年齡層的互動體驗環境，打造國內首家博物館學校。

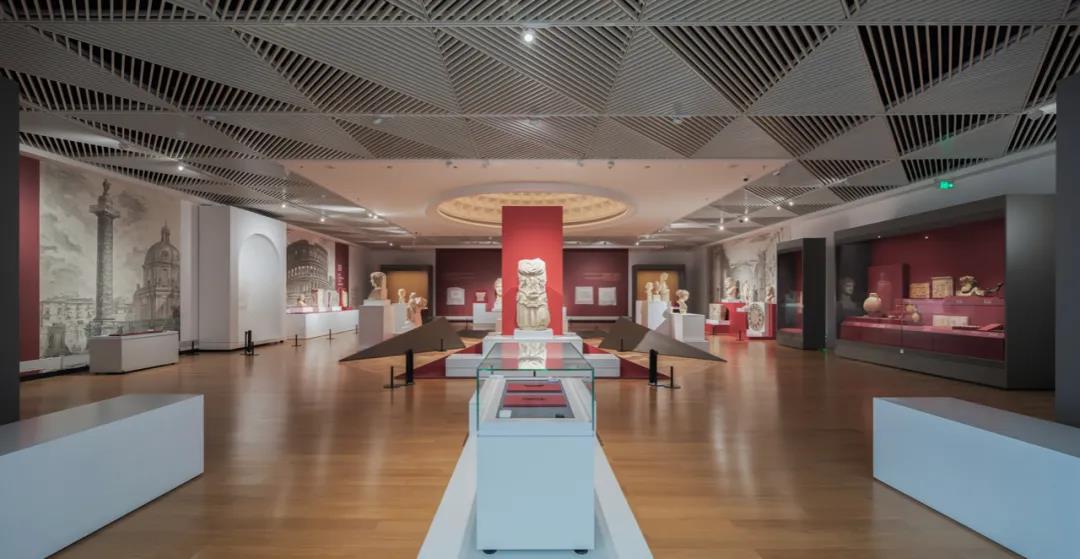

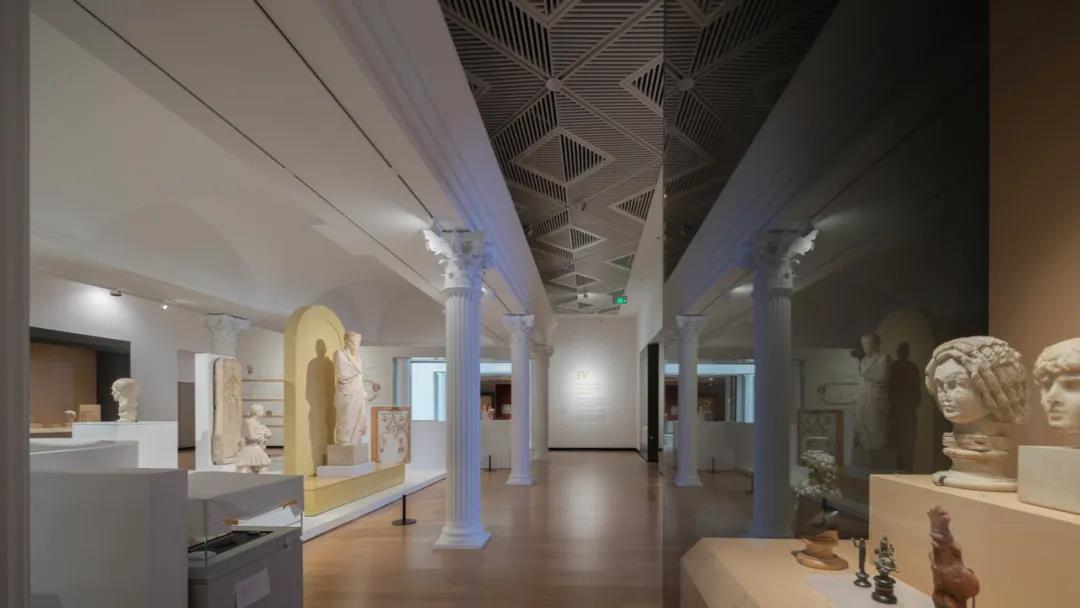

同期開放的還有五大開幕展覽：“純粹江南：蘇州歷史陳列”、“技憶蘇州：蘇作工藝館”、國際合作館“羅馬：城市與帝國”、“書畫蘇州：館藏歷代書畫陳列”、“現代藝術特展：糸——已知·未知的互文”。這個十一假期，去博物館，回望、展望，看江南，觀世界。
蘇州博物館西館
項目規模：約4.8萬㎡，展陳面積13391㎡
建成時間：2021年
項目地點：蘇州市高新區獅山文化廣場
業主單位：蘇州博物館
設計單位：德國gmp建筑事務所、中衡設計集團股份有限公司
中衡設計團隊技術指導：馮正功
中衡設計團隊：史明 楊昭琿 邵靚 張彧希 談麗華 郭一峰 潘戈 廖健敏 郭榮春 馮啟輝 薛學斌 李軍 陳隱石 傅衛東 潘霄峰 楊婉珺 沈筠 許峰 張北海

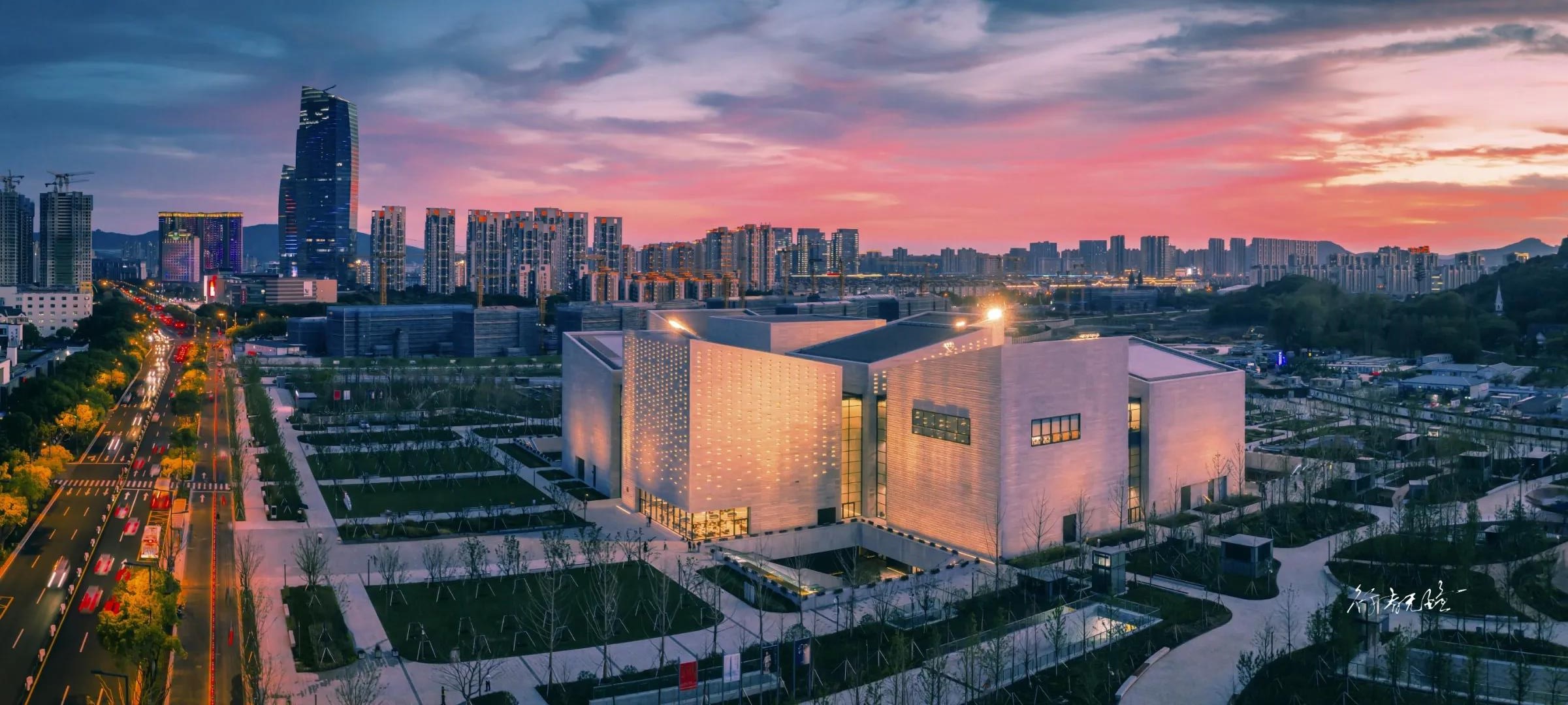

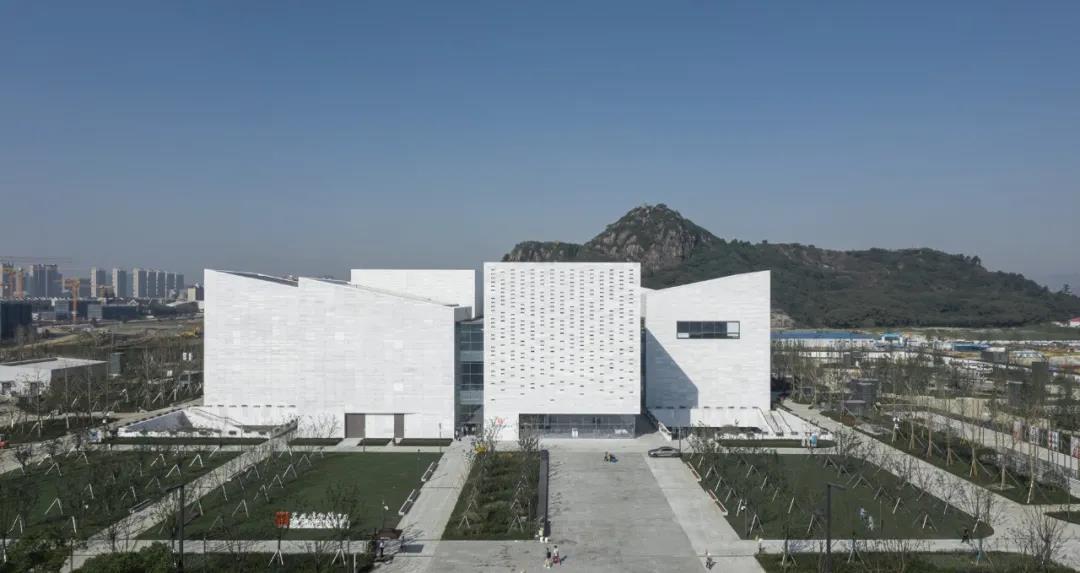

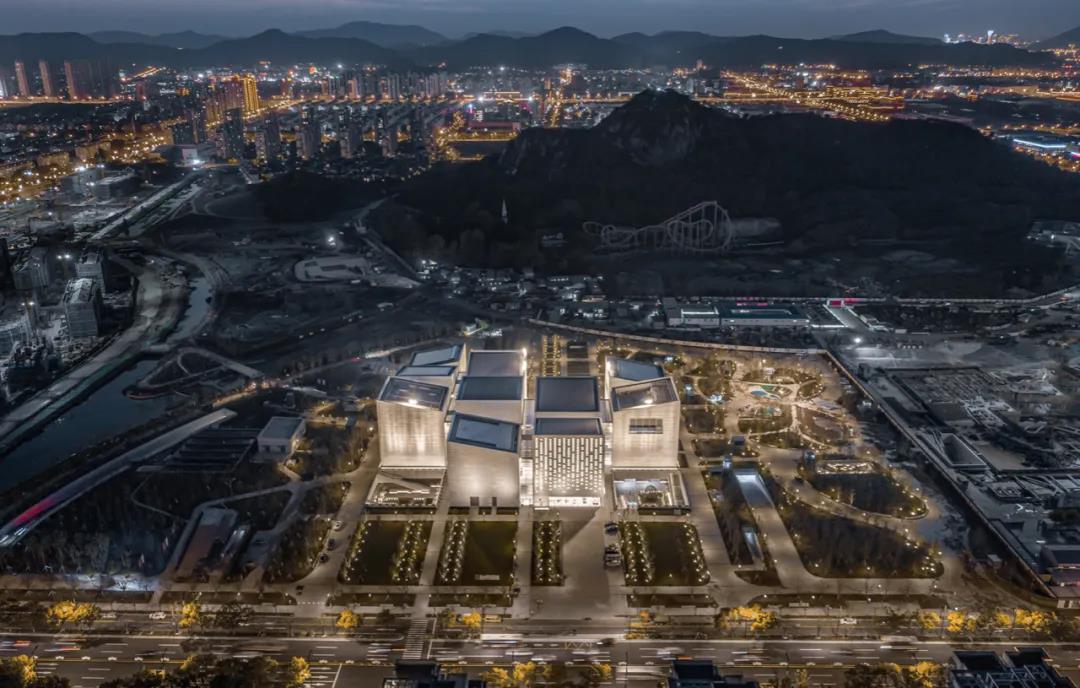

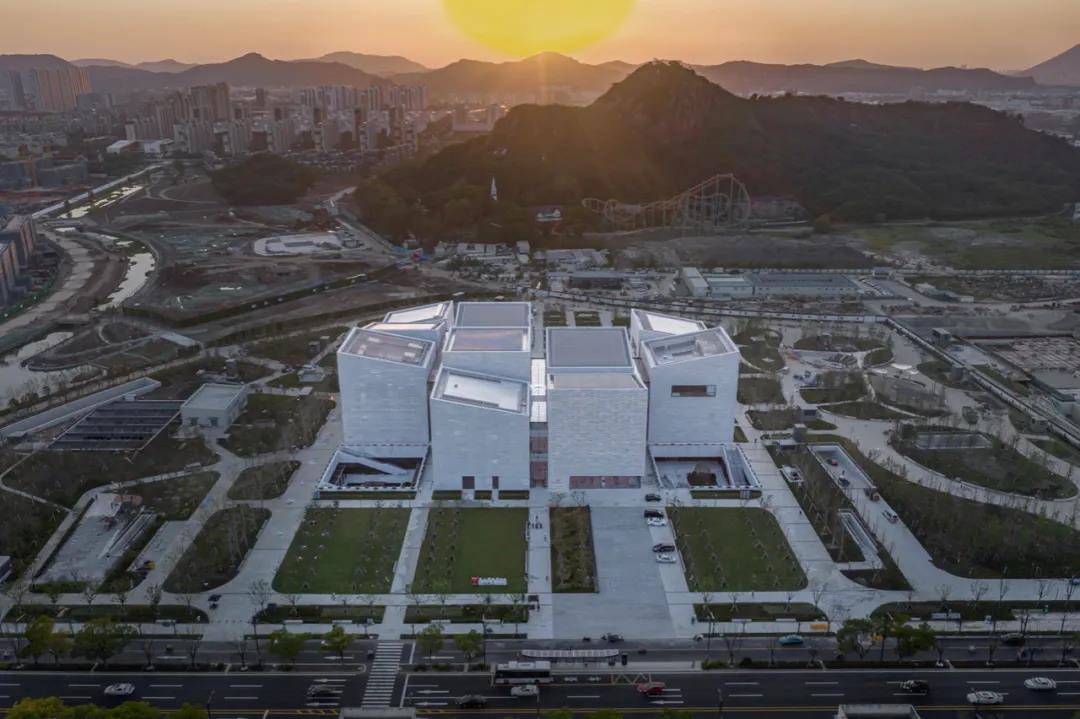

蘇州博物館西館項目選址于蘇州高新區獅山廣場。是全新打造的獅山廣場中三大場館之一，用地面積約3.8萬平方米，總建筑面積約4.8萬平方米，地上3層地下2層。獅山廣場地處蘇州高新區CBD核心區，在蘇州城市總體規劃中的定位為山水城市公共開放空間、城市文化中央廣場。廣場由占地240畝的獅山和占地160畝的獅山湖組成，自然環境優越。
西館按照國家一級博物館標準建設，標準高、專業性強，與相鄰地塊建筑進行資源共享并形成有機串聯，但同時也帶來了大量的技術、施工難題，需多專業多單位共同協調解決。項目推進涉及地下空間及能源中心設計，展陳設計，室內設計，博物館安防專項設計，藏品庫房專項設計，景觀設計，綠建設計，泛光照明，BIM設計，智能化設計，藝術品專項設計等多家設計單位參與。中衡設計作為主體建筑設計方，積極參與并協助業主協調各方配合。
在方案設計階段，gmp事務所承擔方案設計（詳見相關鏈接），中衡設計進行技術對接并補充相關專業初步設計；在施工圖設計與施工階段，中衡設計作為項目的主要設計單位，承擔了建筑、結構、機電、幕墻專業的施工圖設計，以及現場服務工作。
建筑設計特色

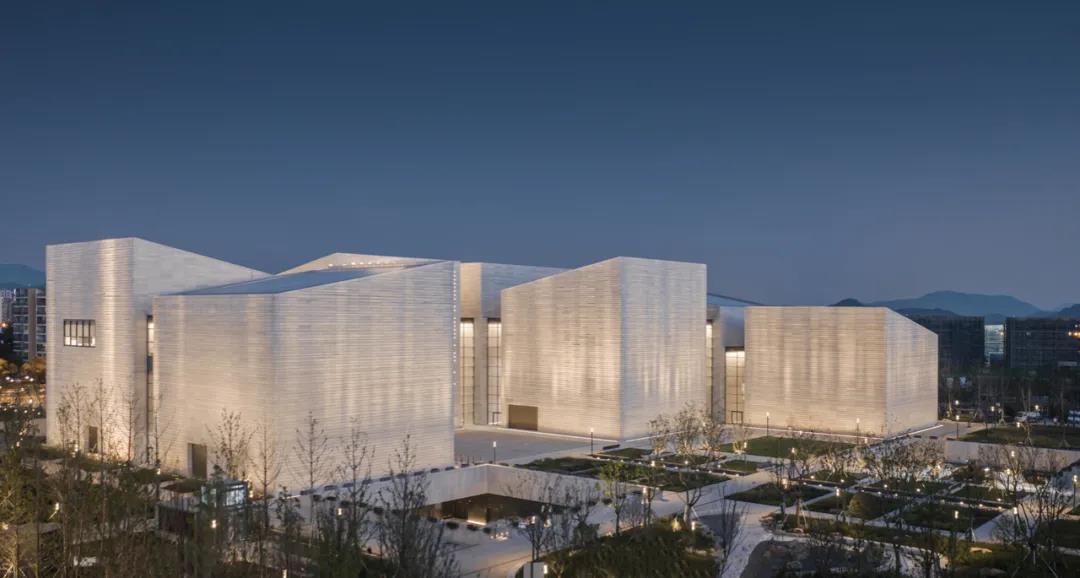

在山水隱映的獅山廣場，作為城市地標建筑的蘇州博物館西館項目采取了更為含蓄與內秀的設計方式，以靈動的空間布局回應蘇州傳統街巷的建筑意向，以實體的外墻材質包裹內部展陳的珍寶與城市歷史。

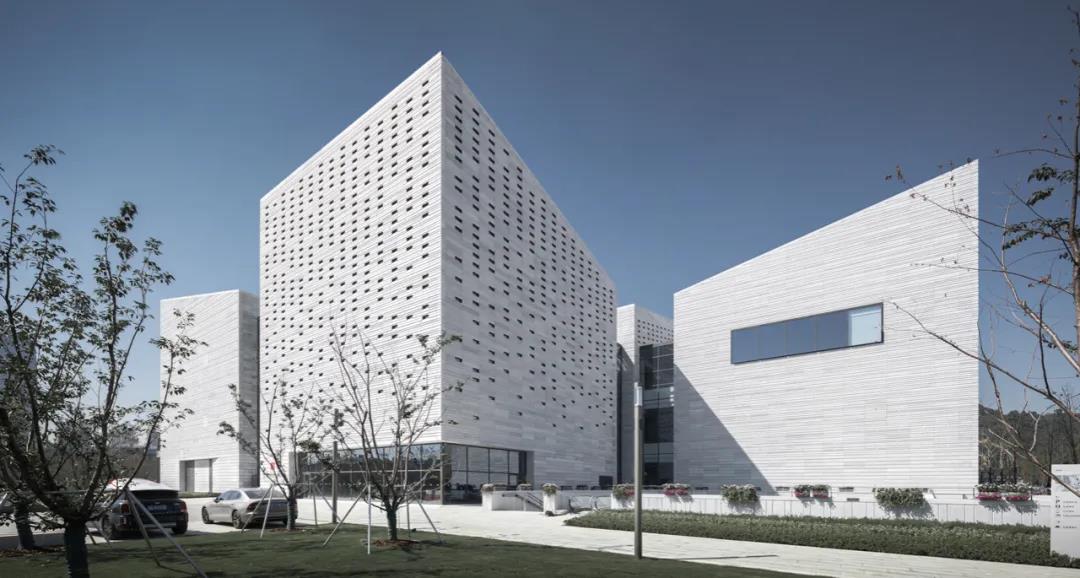

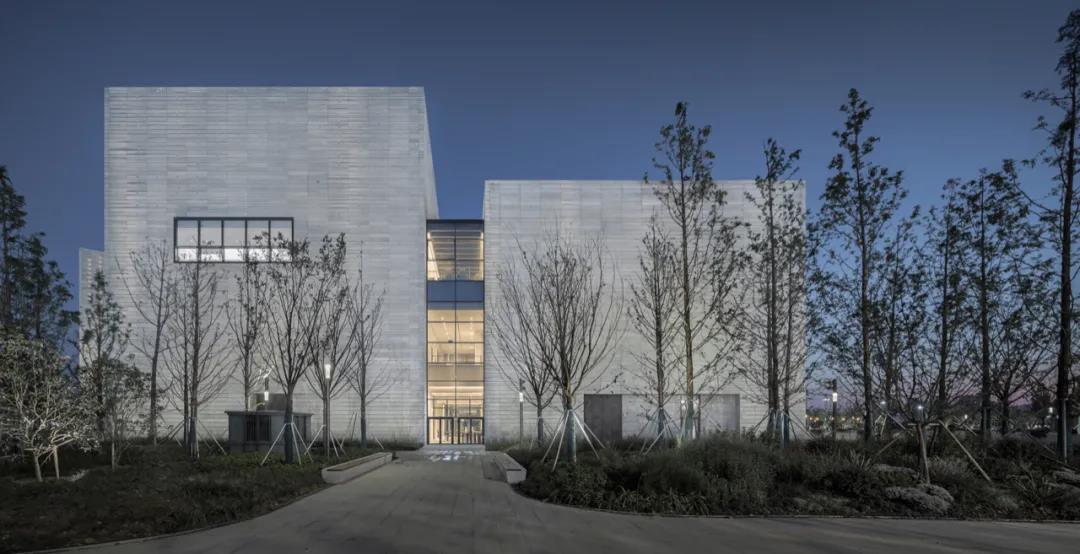

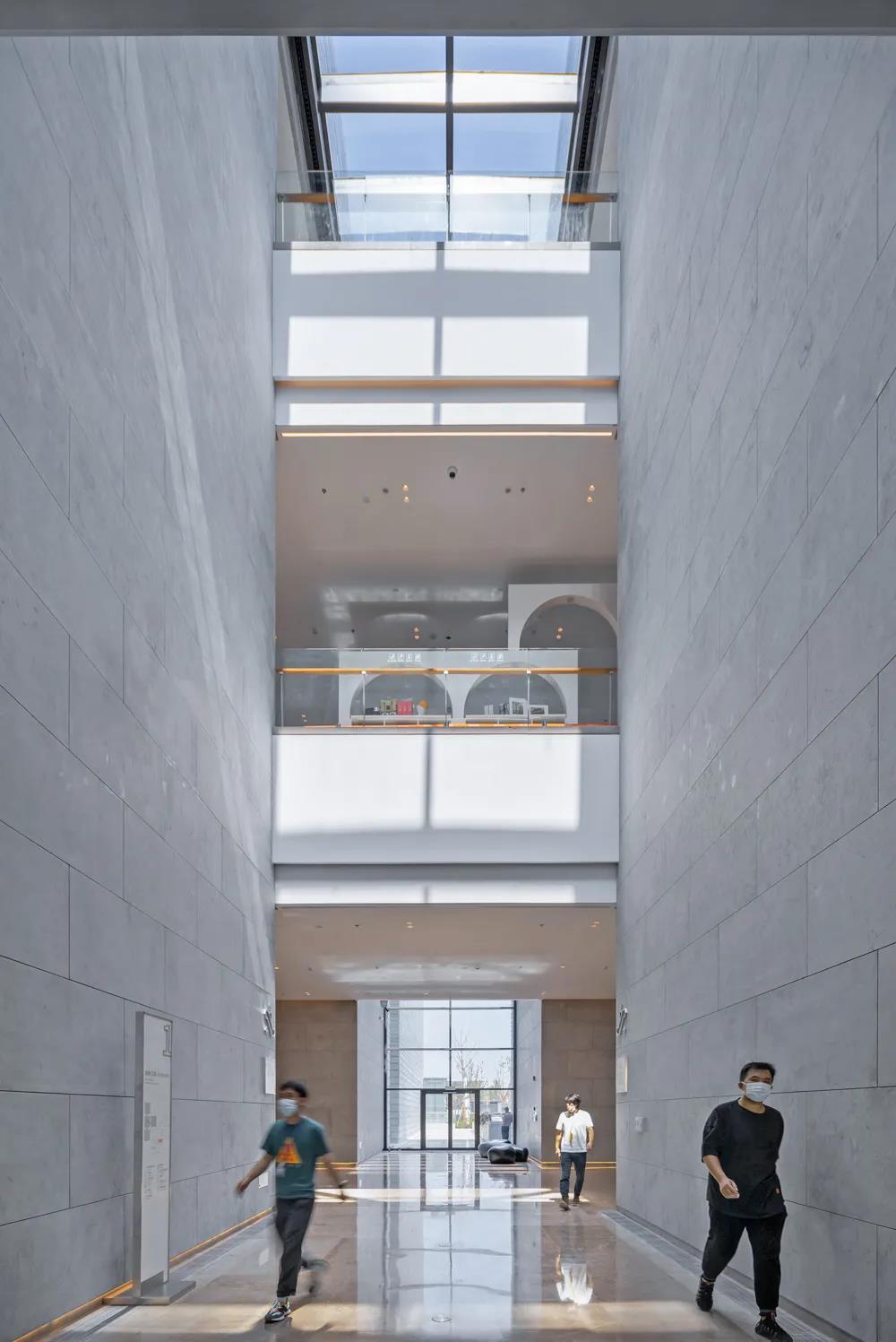

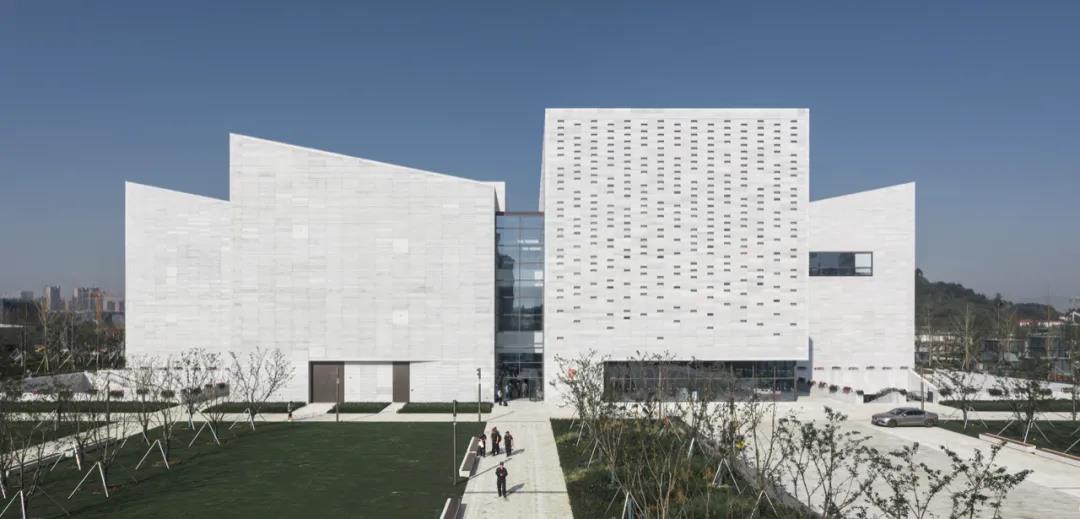

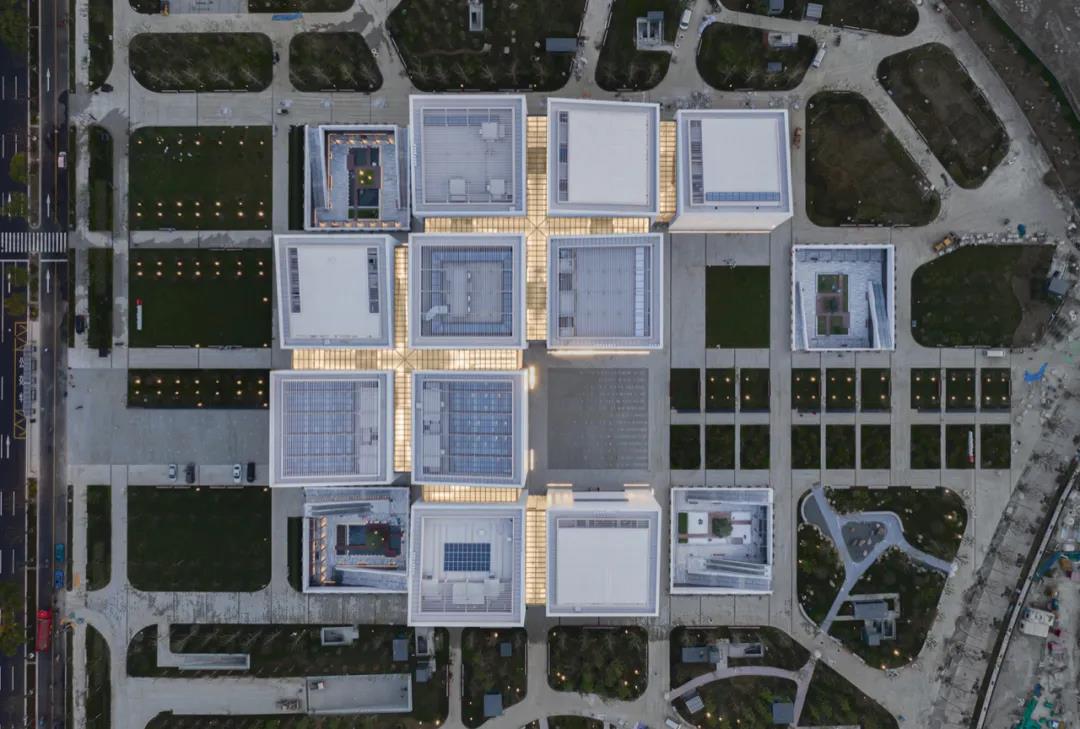

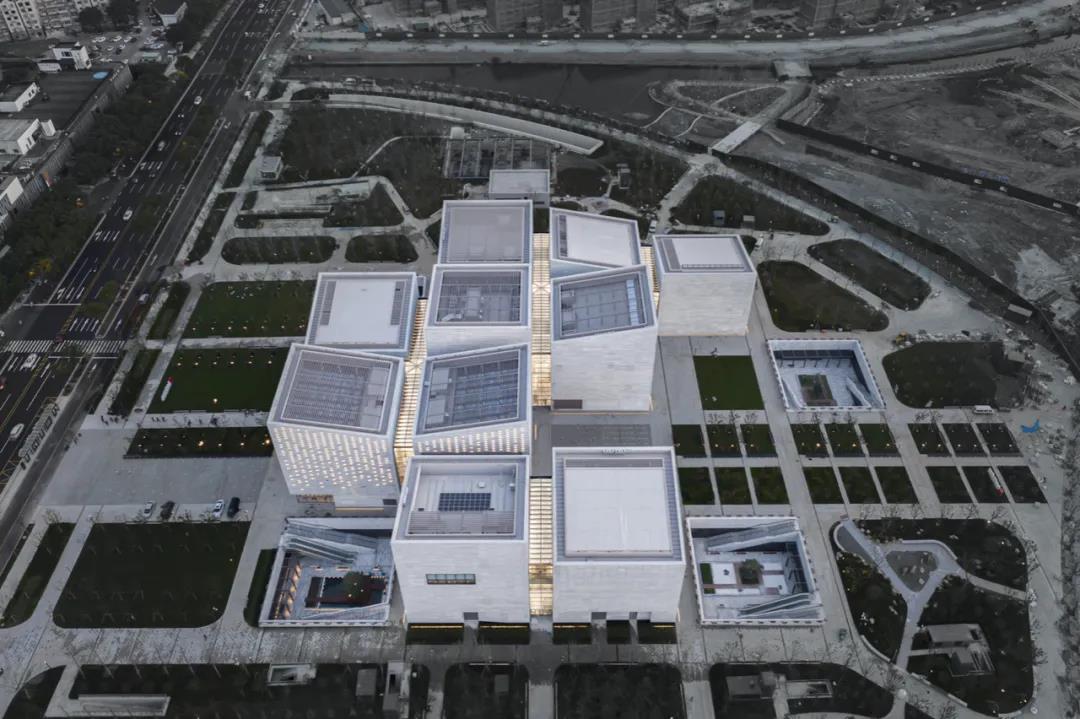

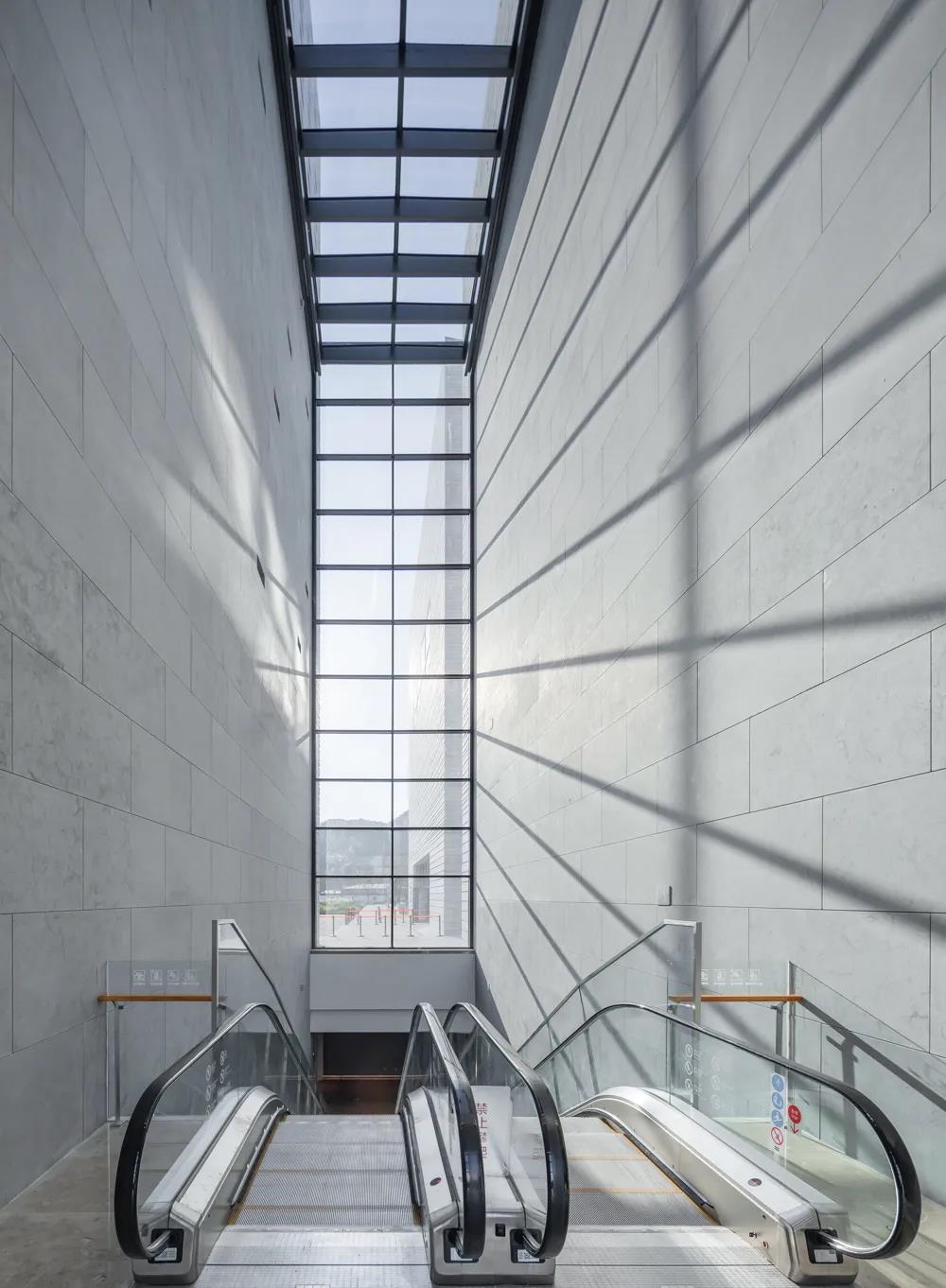

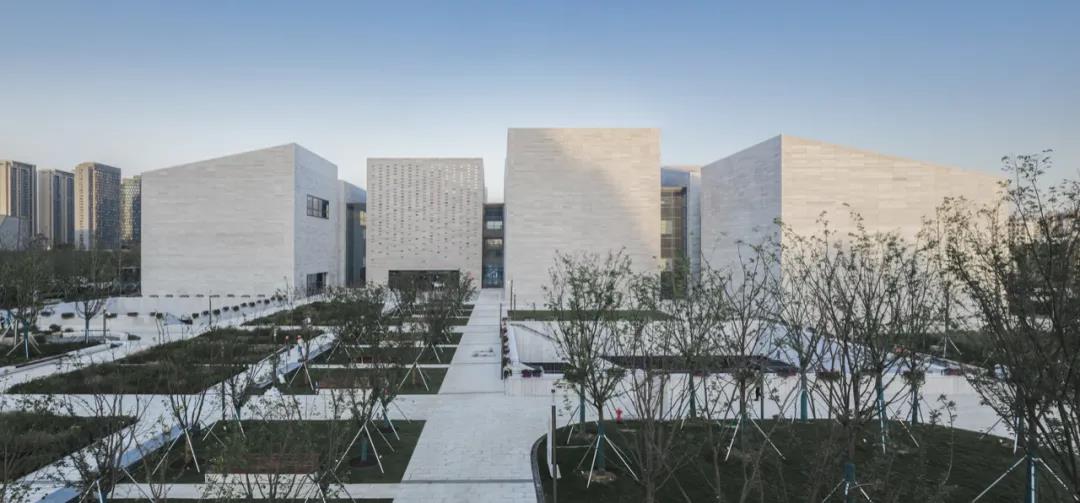

西館項目借鑒蘇州傳統建筑群的尺度與肌理。將博物館功能中大體量的展廳分解為由10個邊長為25m的小體量立方體，以最大程度地融于青山綠水的自然景觀之中；另設有相同尺度的園林式下沉花園，完善了整體構架。立方體與立方體之間形成了5.8米寬的“窄巷”空間，采用通透的玻璃幕墻的“窄巷”與被石材包裹的各個展廳形成虛與實的對比。建筑的內外立面都采用了米白色天然石材，并以石材表面肌理的不同處理方式，區分博物館的室內外空間。
大空間結構體系的解答
大空間剪力墻結構體系帶來的設計難題
蘇州博物館西館項目是由10個邊長為25m的單體相互連接組成的建筑群，被大家戲稱為“十個盒子”，采用大空間剪力墻結構體系，所以也面臨著結構設計上的大量特殊之處與技術難題：
設計基準期與設計使用年限不一致，項目設計基準期為50年，設計使用年限100年。
每個建筑單體之間采用跨度約5.8m的樓板連接形成一個整體，但每個單體之間又是相對獨立，各單體之間僅采用樓板連接，連接板厚度300mm，連接薄弱。
較多單體上下均通高。如4#、6#、8#、9#單體，除樓梯間電梯間區域在樓層處存在樓面板以外，其他區域均為“大開洞”，抗側力構件無支撐高度較高，水平力得不到有效傳遞，易發生相對振動。
樓面體系跨度大（約25m×25m），梁高受建筑凈高及設備管線要求不能太高，且多數樓面功能為展廳，人流較密集，樓面體系設計較復雜。
4#單體在東北側角部豎向構件不能落地，在7.000m標高為懸挑，最大懸挑東西向約10m，南北向約20m。
基于以上特殊及難點，結構設計師們通過對結構整體設計進行多塔及單塔模型、并層模型與分層模型的包絡(luò )設計，取包絡(luò )值進行構件承載力設計與驗算等措施，予以合理解決。
適宜博物館運行的機電系統
博物館西館內配置了完備的機電系統，以保障建筑順利運行。
根據房間的不同使用功能并結合展廳布展，中衡設計團隊靈活采用空調形式和室內氣流組織形式。中庭等高大空間采用地送風方式，在保證室內舒適度的同時最大化地提升了建筑美觀度；展廳區域采用上送下回的氣流組織形式，可以充分保證冬季送風到達人員活動區，回風布置完美結合展柜和室內家具進行了隱藏，保證了空間舒適而不失美觀。通過空調系統的各種傳感器并結合智能化控制，可以精準判斷室內環境的變化，為參觀和辦公人員營造了一個舒適、健康的空間，同時也為館藏文物提供了一個適宜的環境。
為滿足本項目一、二級負荷的供電要求，由市政引來雙重10kV電源，至地下一層變電所。正常時兩路電源分別供電，當任一路電源因故停電時，通過低壓側的聯絡(luò )，另一路電源將承擔全部一二級負荷。為了保障一級負荷中特別重要負荷的用電，本項目還提供了備用的第三路及第四路電源。為保證項目的整體外觀效果，光伏采用了貼地安裝型，并且采用了與外立面石材同樣顏色的貼面設計，不僅滿足了綠建、節能規范的要求，還達到了美觀的效果。光伏獲得的電能，也重新輸入項目?jì)鹊呐潆娋€(xiàn)路，被及時利用。
西館也配置了完備的給排水系統：消防系統涵蓋了噴淋系統，防火分隔水幕系統，消防炮系統，氣體滅火系統等設施。同時，針對博物館特點，展陳區域設置了預作用噴淋系統。并使用了太陽能等較為齊全的綠色設施配置。
厚重沉穩卻不失靈動的幕墻
為契合博物館的精神內核，幕墻需表現厚重沉穩的風格。而作為一方文化地標及大型公共建筑，也需靈動的觀感效果。這時候，對光散射柔和的石材，發揮了神奇的作用。

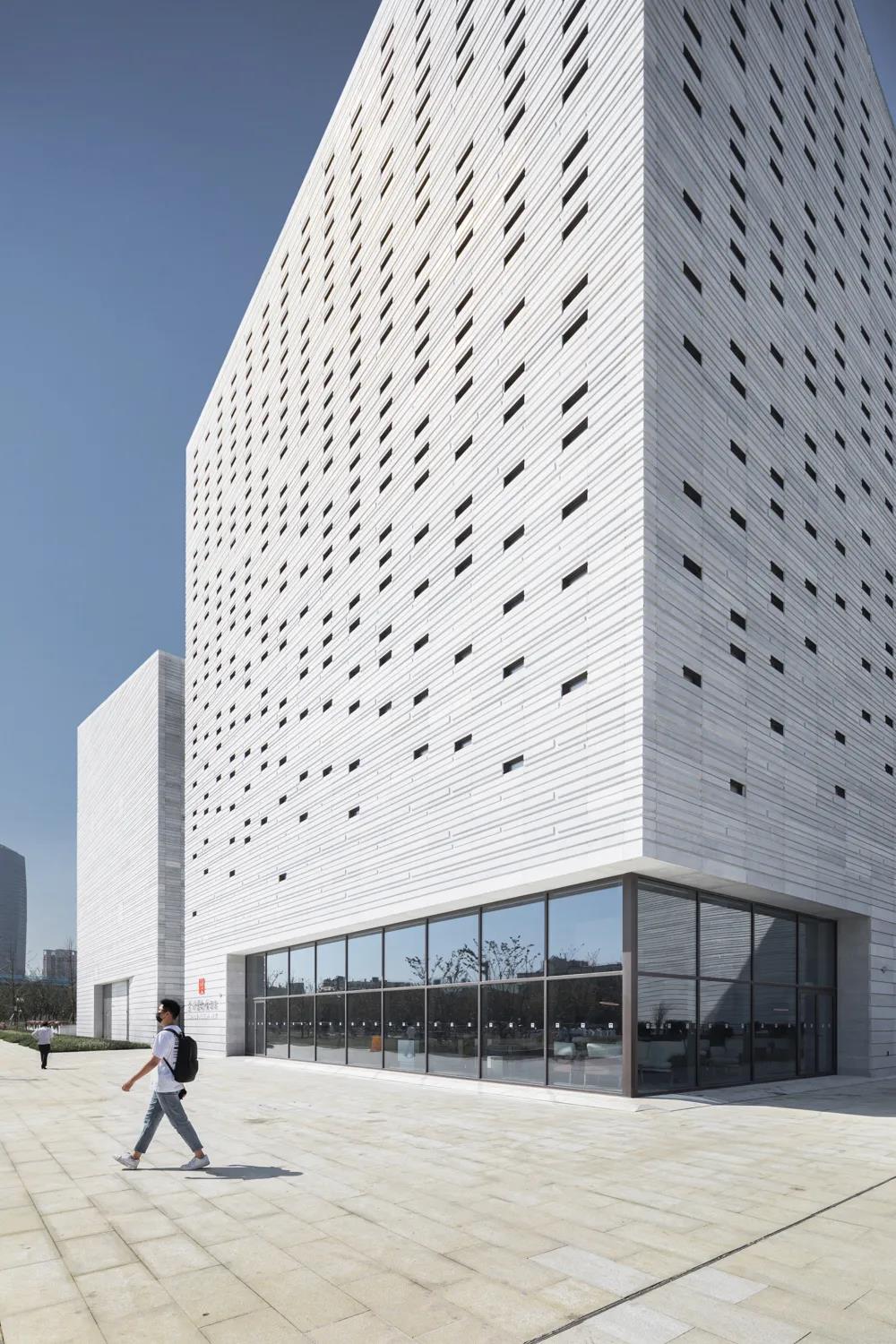

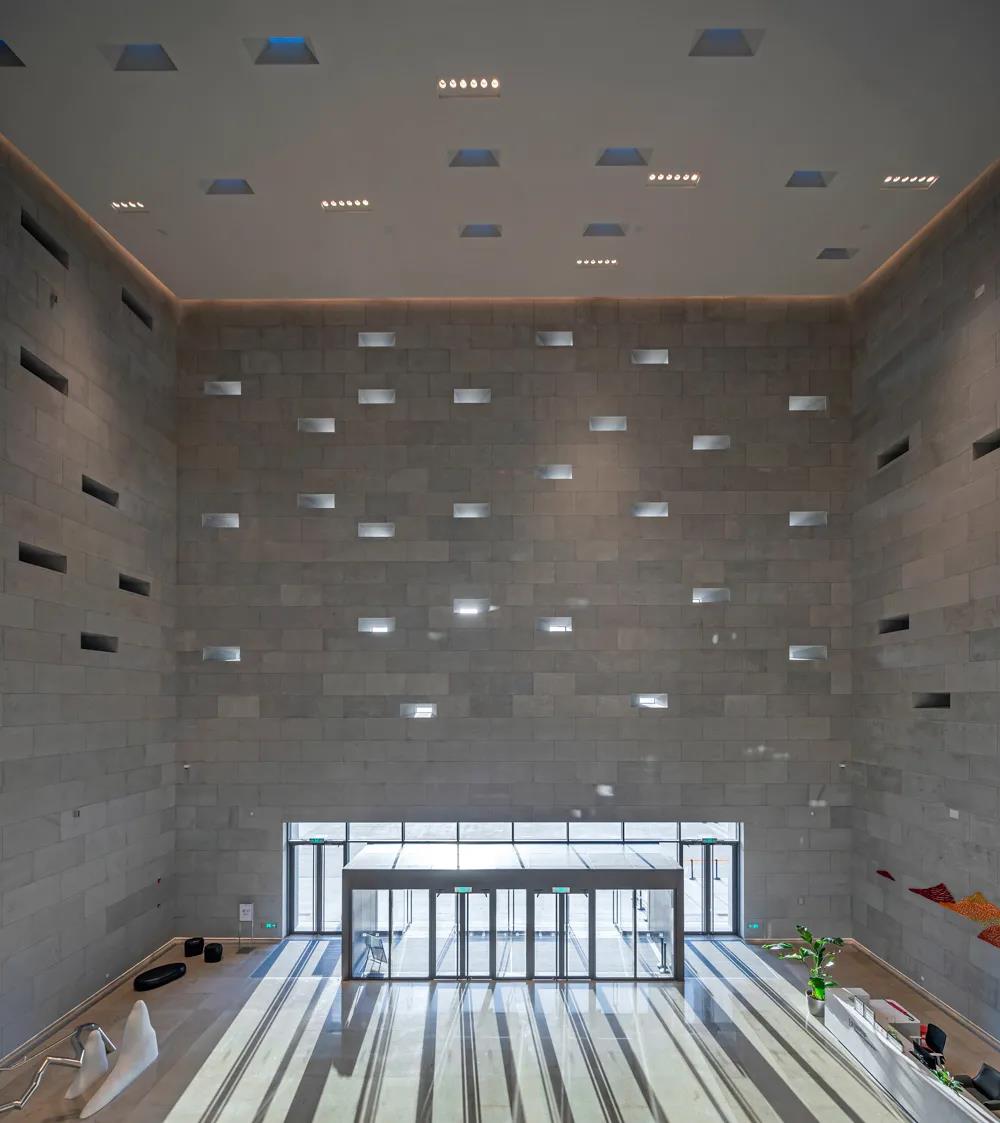

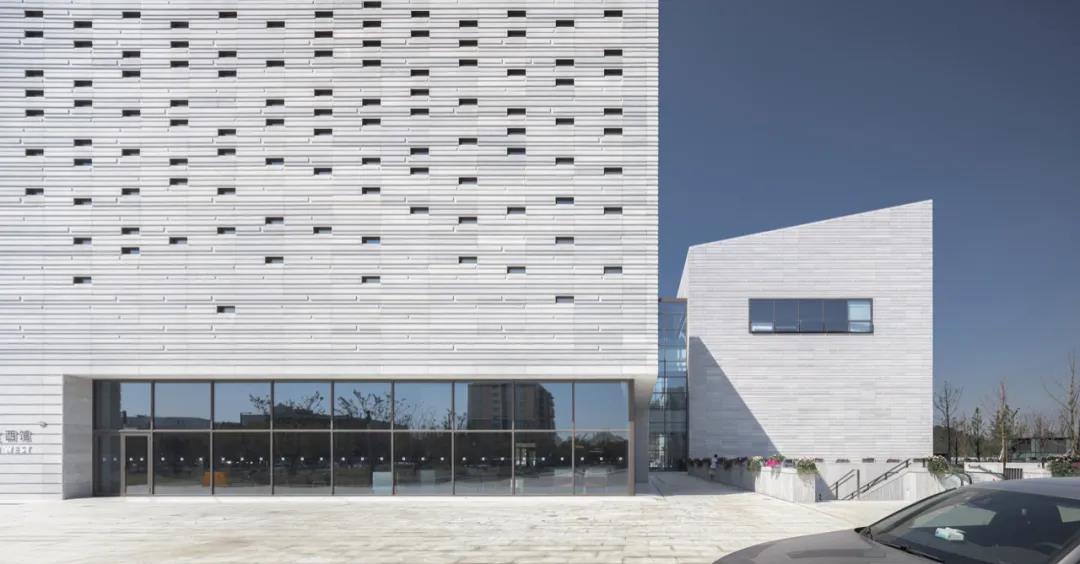

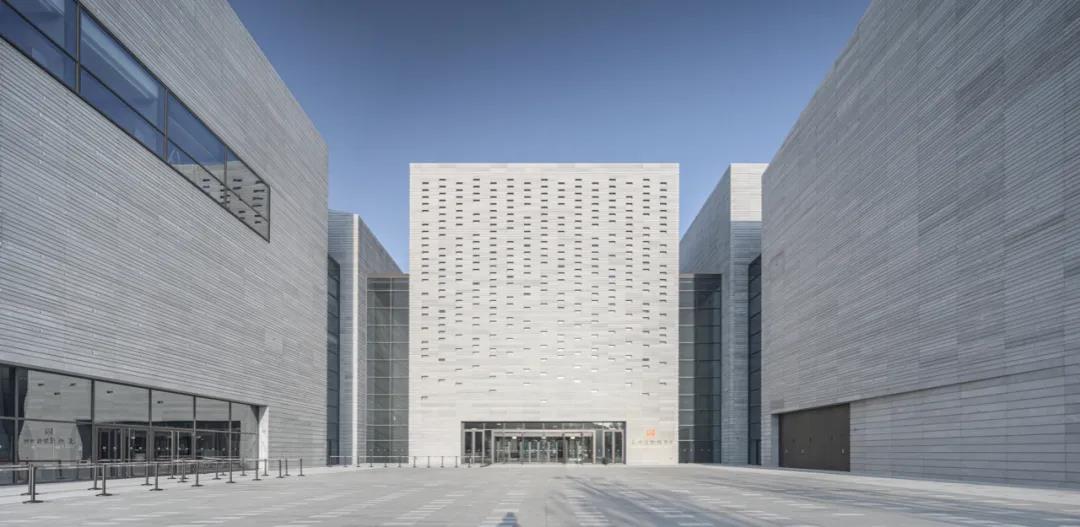

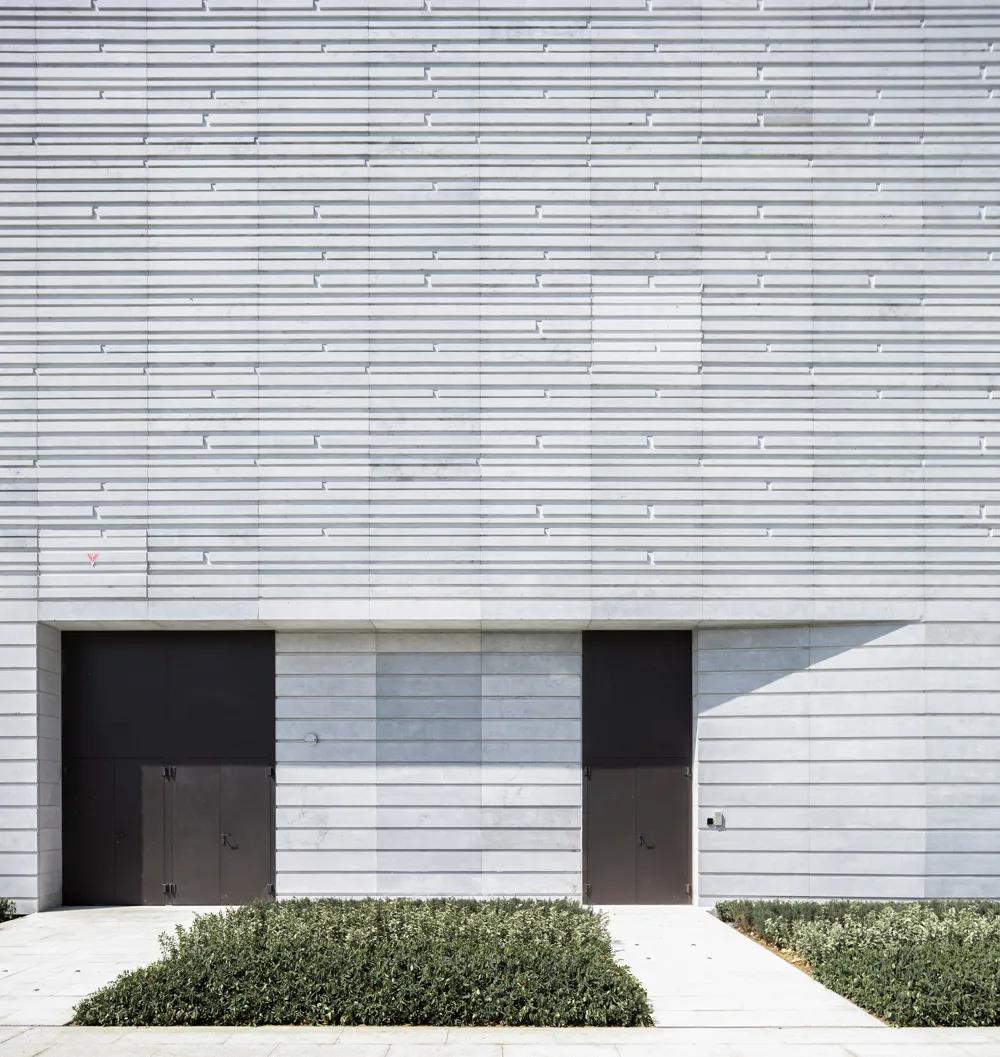

采用特制排版的開槽石材模擬傳統蘇州的磚砌效果。高精度鋁型材系統有效保障龍骨的安裝精度， 6公分厚開槽石灰石用定制背栓及配套鋁掛件安裝在骨架上，墻面在保溫完成面上做防水涂料，與主體的連接位置單獨做特殊防水構造，以保證防水的連續閉合。開放式干掛石灰石幕墻上靈動的透光孔：一部分真孔是用于室內透光，一部分假孔為立面裝飾效果，室內側的孔體為喇叭狀，有效導光，白天、晚上光影的變化讓實體的墻面生動起來。

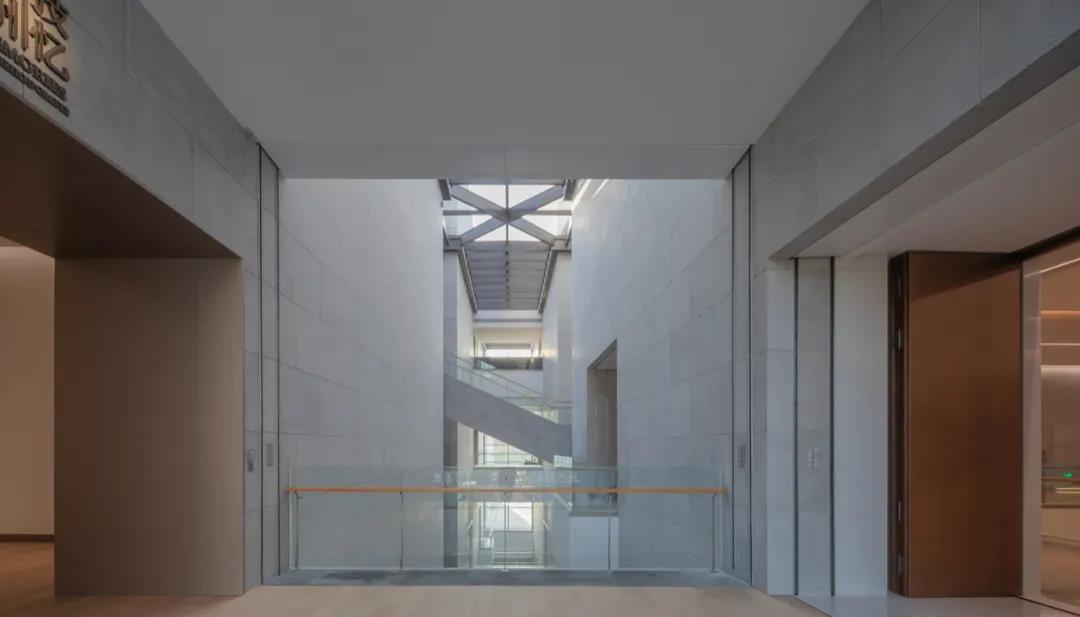

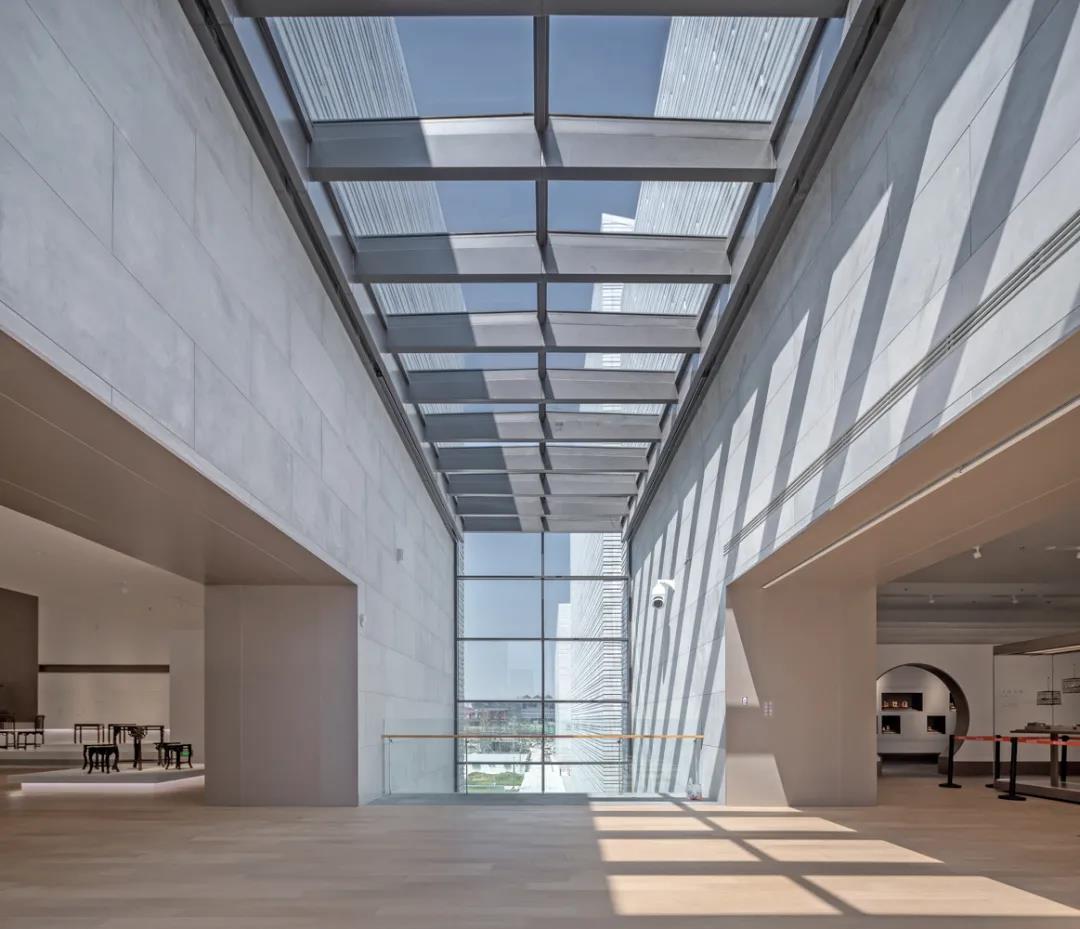

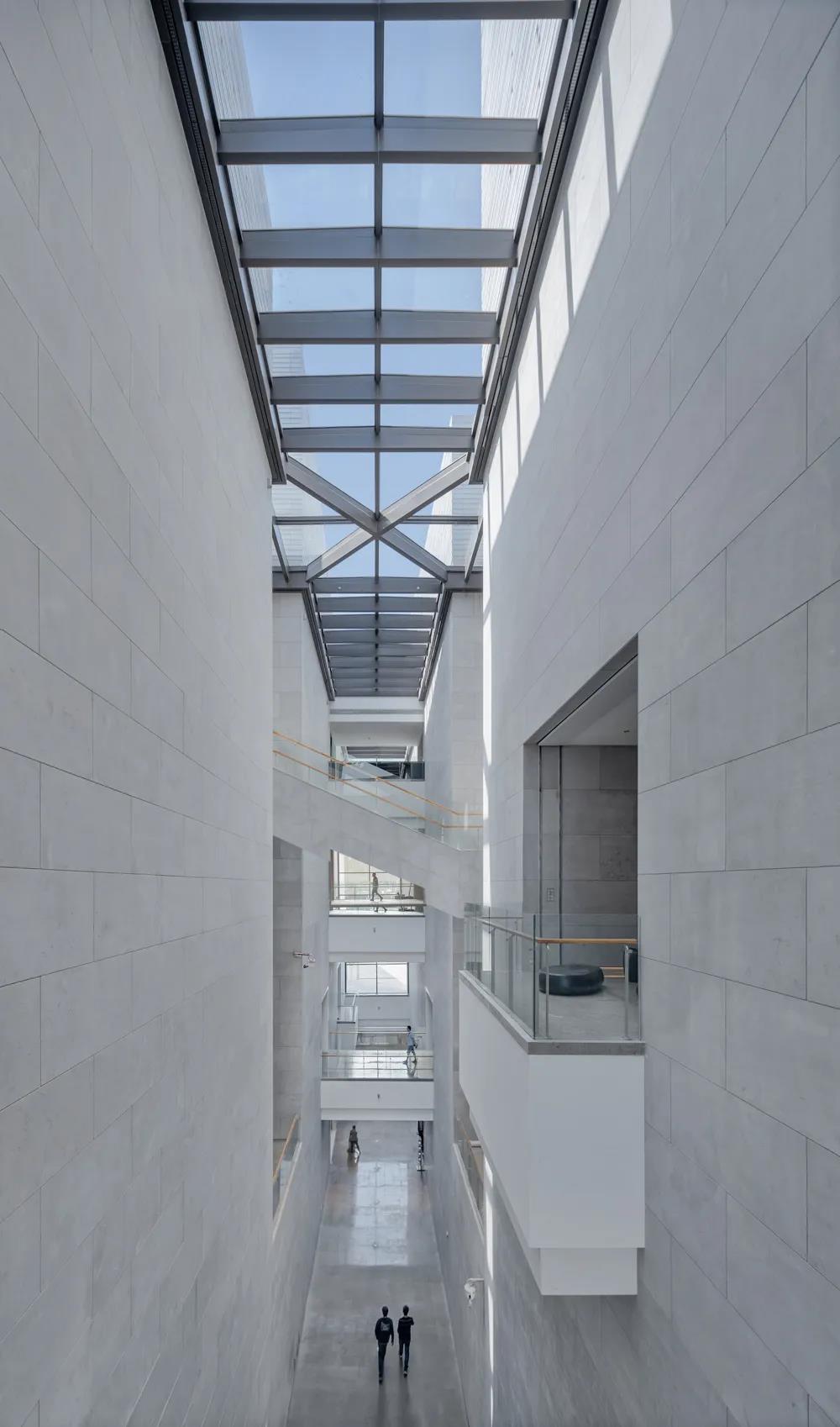

因博物館的特殊性質要求，幕墻系統需要滿足安防需求并在局部位置有防火的要求，幕墻設計團隊選用系統化的耐火鋼型材加定制的防火、防彈玻璃配置，外觀看起來仍是通透的玻璃，實際使用功能兼具防火與防彈。而玻璃連廊處的頂棚為玻璃采光頂，設計團隊采用鋼龍骨作為主支承構造，玻璃采用LOW-E中空夾層玻璃，自帶內排水構造的小單元玻璃采光頂系統有效將因溫差濕度導致的冷凝水排出室外。
獅子山，老蘇州樂(lè )園，承載了多少蘇州人的童年記憶。獅子山，更是見證了蘇州高新區的發展變遷。如今，在各界努力下，蘇州博物館西館驚艷綻放，成為蘇州又一座文化地標，并開啟獅山發展的新時代。未來，蘇州博物館將建設成為代表江南文化特色與風格的，引領行業創(chuàng )新發展的一流綜合性博物館。
